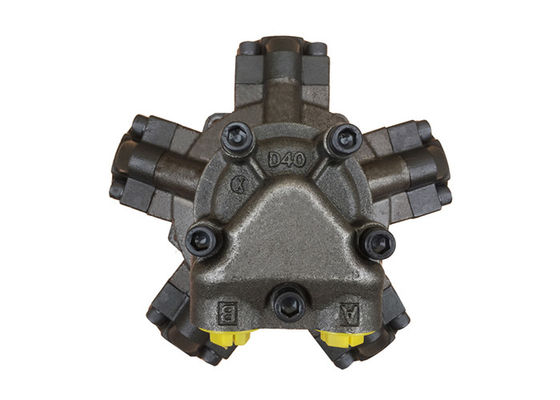

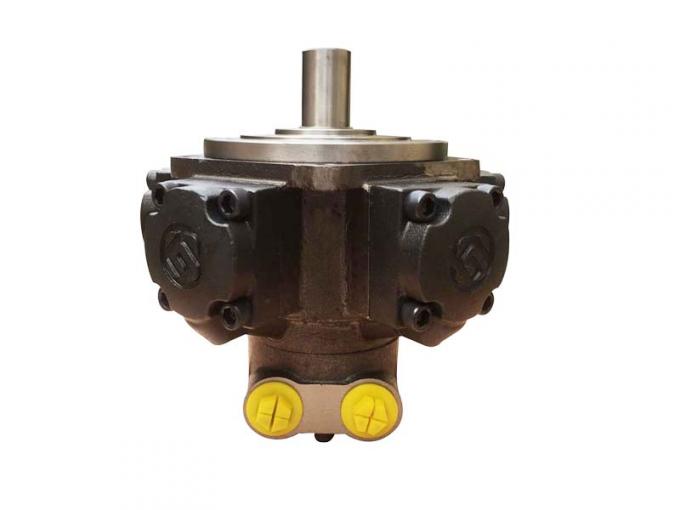

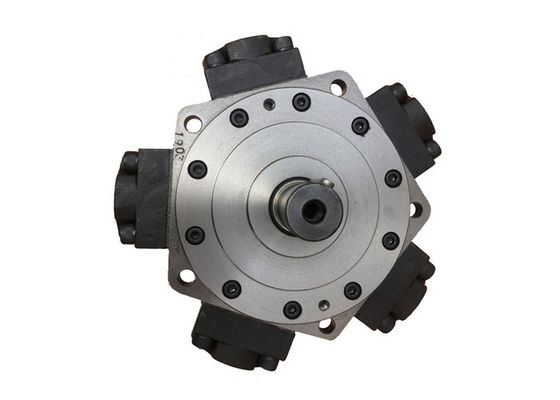

856 motor de movimentação hidráulico do solenoide 500RPM de N.M Large Starting Torque para a metalurgia

Nome de parte: Grande Sol Hydraulic Motors personalizado torque começando


Aplicado especialmente na mineração e na maquinaria plástica

Lata aplicada na transmissão hidráulica da mineração, construção, projetando a maquinaria, o equipamento do levantamento e de transporte, a metalurgia, as minas do petróleo e de carvão, maquinaria marinha, maquinaria plástica, perfuração geological e a outra maquinaria.

O tipo do eixo de manivela da série de NIM e da haste de conexão com os motores hidráulicos do alto-torque de baixa velocidade é fabricado de acordo com a tecnologia e padrões italianos.

Características principais:

1. a estrutura do Cinco-pistão com eixo excêntrico e baixa frequência da excitação, tem de baixo nível de ruído;

2. Grande torque começando, boa estabilidade em de baixa velocidade;

3. Distribuidor plano patenteado do óleo da compensação com boa confiança e nenhum escapamento; Um anel de selagem aplicado entre o pistão e a luva do atuador, forneceu a eficiência do volume alto;

4. Os apoios de rolo são fornecidos entre o eixo de manivela e a haste de conexão. Tem consequentemente a eficiência mecânica alta.

Princípio da estrutura:
Pela ação da pressão hidráulica, gera uma pressão no corpo do atuador, que atua no centro do eixo de manivela através da haste de conexão. Faça o eixo de saída girar, ao mesmo tempo, a placa da distribuição de óleo gerenciem demasiado. Quando a posição do corpo do atuador ao centro inoperante inferior, o cilindro do atuador é conectada ao porto de óleo e ao atuador está levantado pelo eixo de manivela. Neste momento, o óleo hidráulico é de volta ao tanque. O corpo do atuador é conectado com o óleo da pressão do alto e baixo sucessivamente, e o torque de condução gerado por cada corpo do atuador ao centro do eixo de saída é adicionado no mesmo sentido, fazendo o motor a ser transmitido fora do eixo para obter um torque giratório contínuo e equilibrado. Quando você muda o sentido do fluxo do óleo, você pode mudar o sentido da rotação do motor.

Parâmetros técnicos:


Desenhos de detalhe e curvas de desempenho:


Outros desenhos
