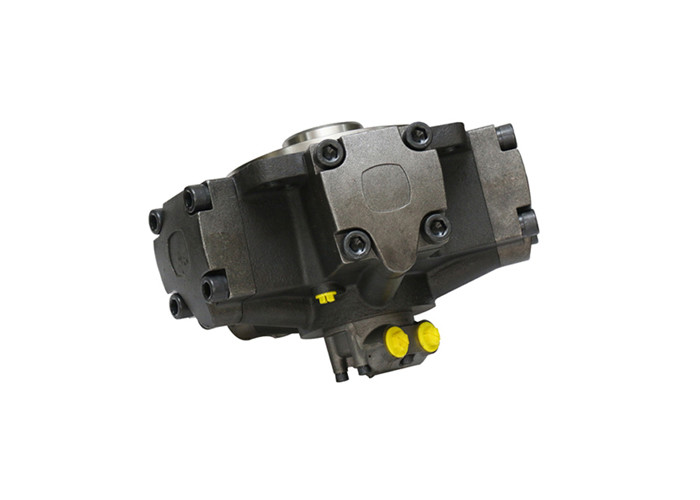

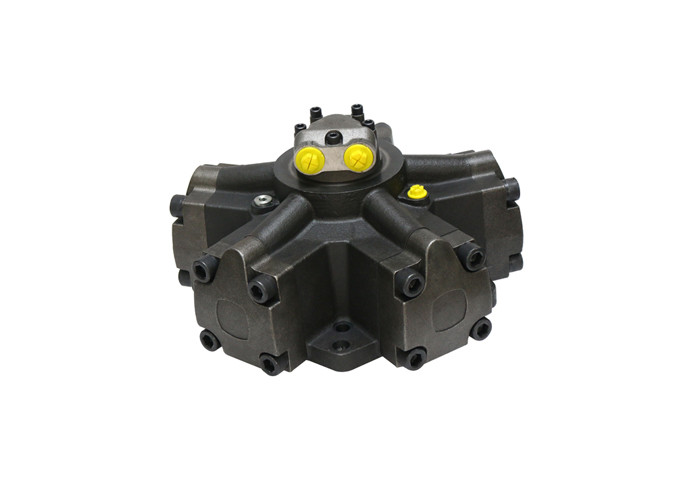

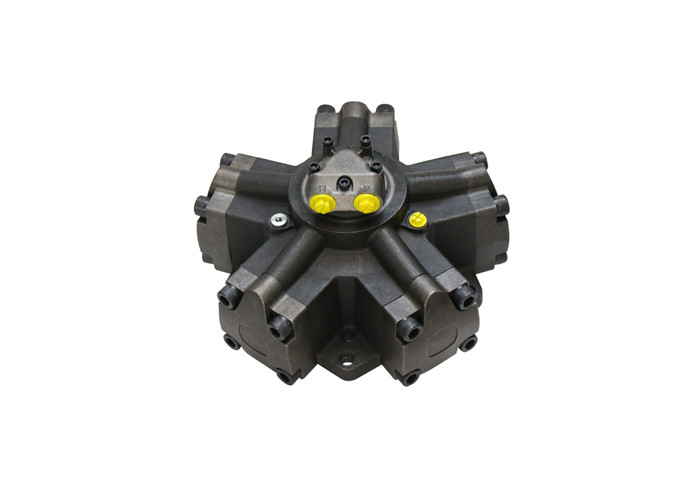

Do motor radial do pistão da metalurgia 2rpm motor de movimentação hidráulico 20MPa

Nome de parte: Motor hidráulico do grande poder do MPa de MAX Pressure 20

Usado especialmente na mina do petróleo e de carvão, maquinaria plástica

Outras aplicações:

Transmissão hidráulica da mineração, construção, projetando a maquinaria, o equipamento do levantamento e de transporte, a metalurgia, maquinaria marinha, perfuração geological e a outra maquinaria.

O motor hidráulico da série de NIM é fabricado de acordo com o padrão italiano, as peças principais é produzido pelo centro de processamento e pela máquina que processam, todos os selos do CNC e os parafusos de grande resistência do hexágono são importados de Alemanha, de Itália e de Taiwan, moldando as peças são feitos do ferro fundido dútile com areia do poliéster, para assegurar-se de que a qualidade do desempenho e da aparência dos produtos seja melhor do que aqueles produzidos no nível do produto de China.

O motor hidráulico da série de NIM tem tão muitas vantagens tais como a bons confiança, eficiência elevada, longa vida, velocidade da vasta gama e de baixo nível de ruído. Os motores são amplamente utilizados na máquina plástica da injeção, nos navios, nas minas, na metalurgia da construção, no petróleo, nas minas de carvão, na perfuração geological, na indústria plástica e no outro sistema de transmissão da pressão hidráulica da maquinaria.

Fórmulas relevantes do cálculo para a referência:

Motor hidráulico potência de saída:

Na fórmula:

Velocidade do motor de N=Hydraulic (r/min)

Caudal de Q=Input (m/min)

eficiência volumétrico do motor ηV=Hydraulic (%)

Velocidade hidráulica do motor:

Período de garantia da qualidade:

Se o problema da qualidade é causado pelo produto próprio dentro de um ano da data de deixar nossa empresa, três garantias estarão aplicadas, mas nenhuma junção e diverso responsabilidade será suposta.

Detalhes de empacotamento: pacote de 20 no. a 1 pálete.

1. Película de plástico do alto densidade para o produto da unidade

enchimento da espuma da proteção 2.Environmental de posição fixa

3.Packing em caixas

4.Wrap as caixas em torno do filme da prova úmida

5.Strapping para reforçar caixas e páletes

Parâmetros técnicos:

Notas:

1. A precisão recomendada da filtragem é 25 mícrons.

2. A viscosidade é cSt 15-1000, pode assegurar o bom desempenho.

3. O porto do escapamento será conectado ao tanque de óleo separadamente. a pressão máxima do alojamento é 0.1Mpa, alojamento melhorado pode carregar 3-5Mpa.

4. A posição horizontal a mais alta da tubulação de escape deve ser mais alta do que aquela do alojamento de motor impedir esvaziar o óleo no alojamento de motor.

5. O alojamento de motor deve ser enchido com o óleo hidráulico para impedir dano para o primeiro começo.

6. O motor pode ser instalado arbitrariamente, suporte da instalação deve ter bastante rigidez. Durante a instalação, você deve assegurar-se de que o eixo de saída e o eixo da movimentação da conexão sejam concêntricos. Mantenha a limpeza do porto de óleo da conexão, não permita que nenhum corpo estranho entre.

7. Reduza o radial, carga axial para o eixo de saída que pode fazer a extensão de vida hidráulica do motor.

Desenhos da dimensão:

Curvas de desempenho:
